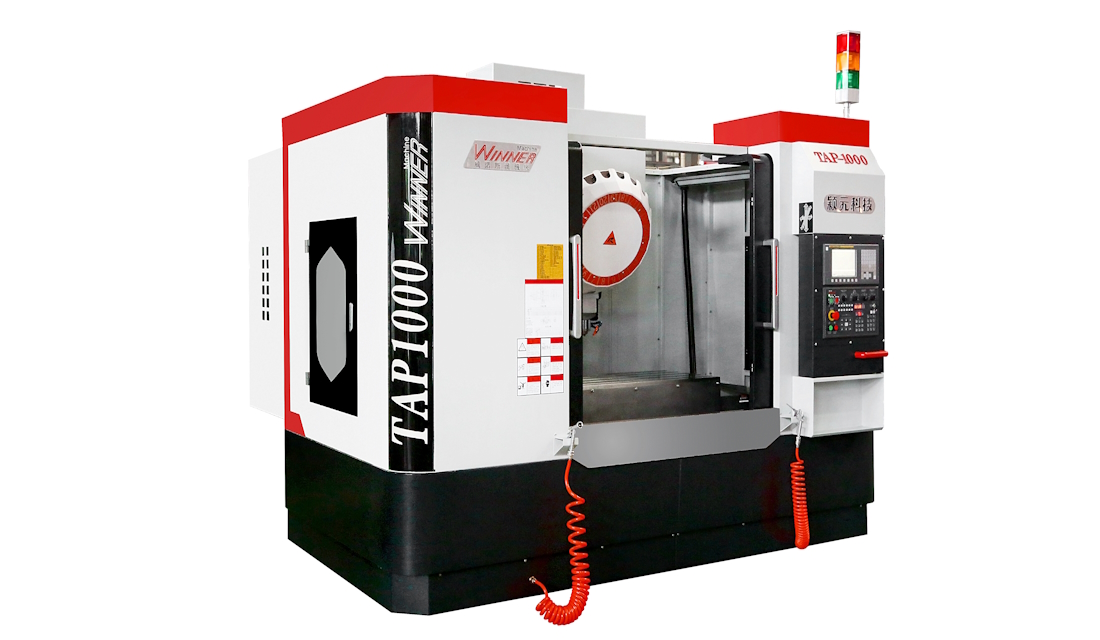

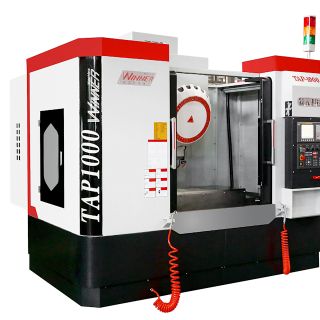

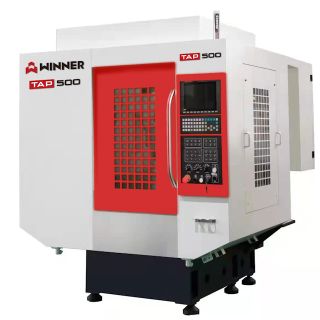

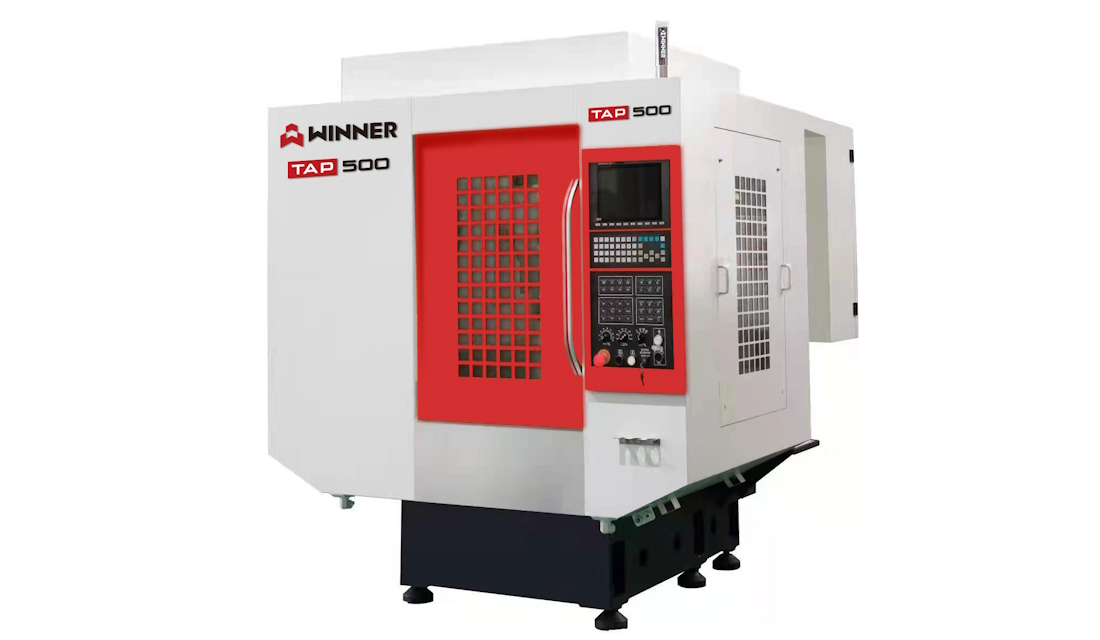

高性能高速鑽孔攻牙機

商品編號：TAPPING SERIES

是一款高性能，高轉速鑽攻機。特別適合在精密加工與小型模具加工，廣泛應用於汽車，摩托車，及3C電子行業。

分享：

產品說明
規格

機床規格
．高速主軸：皮帶式傳動系統I直結式傳動
．主軸轉速：10000 RPM (標配） /12000 RPM(OPT)/15000 RPM(OPT) ．高速換刀機構：轉塔式 12T刀庫／傘型 14T/21T刀庫 (OPT)
．三菱伺服電機快速換刀 (T-Tl.2SEC)
．高剛性結構設計：提供足夠的穩定性＇適用於高速鑽孔＇攻牙並雕銑加工．高速進給：48/48/60 M/MIN
TOOL TO TOOL 1.2 SEC. 快速換刀系統
．標準配置WINNER轉塔式12T刀庫
．選用三菱伺服電機快速換刀，縮短非加工時間，提升生產效率
．T-T1.25EC
高精密軸向造給系統

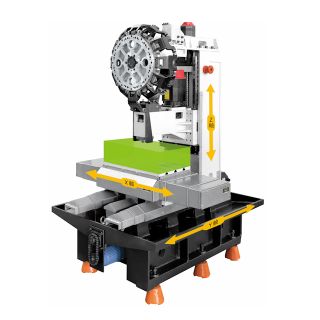

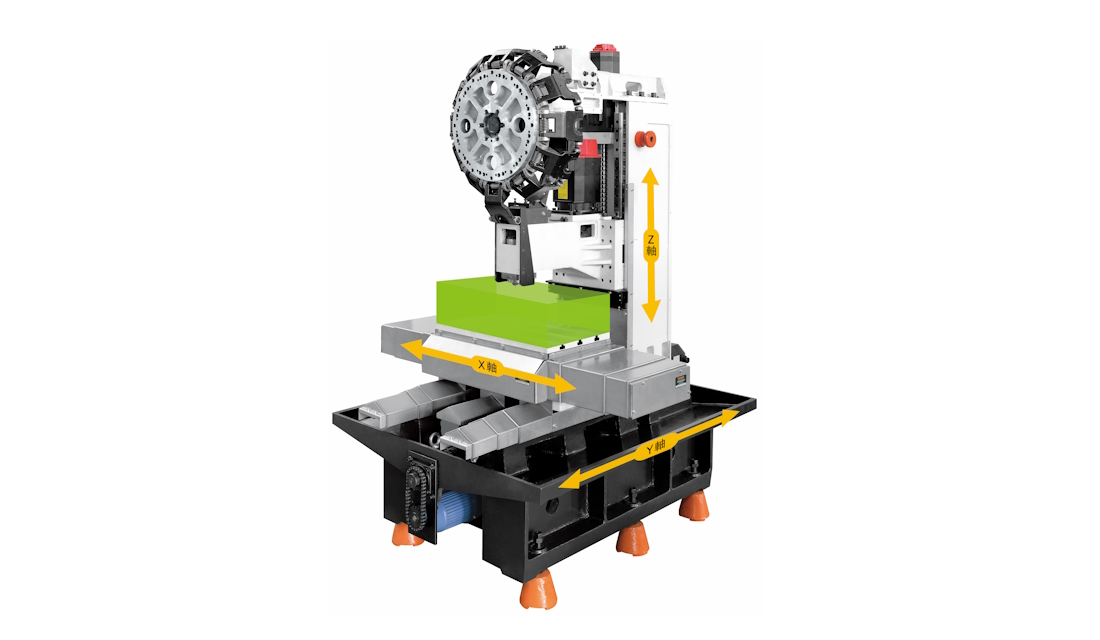

．三軸均採用高精密滾柱線性導軌，負載能力大，剛性強
．採用進口高精密滾珠螺桿，摩擦力小，定位精度高，壽命長
．量產小型零件專屬機種

規格	TAP-AP500	TAP-AP750	TAP-AP1000	TAP-A510	TAP-A650	TAP-A750
X軸行程（工作臺左右行程）	500 mm	750 mm	1000 mm	510 mm	650 mm	750 mm
Y軸行程（工作臺前後行程）	350 mm	450 mm	560 mm	350 mm	400 mm	450 mm
Z軸行程（主軸箱上下行程）	300 mm	300 mm	300 mm	300 mm	400 mm	400 mm
主軸鼻端至工作臺面距離	150 - 450 mm	150 - 450 mm	170 - 470 mm	170 - 470 mm	150 - 550 mm	150 - 550 mm
主軸中心至立柱導軌面距離	420 mm	420 mm	660 mm	463 mm	545 mm	545 mm
工作臺面積	600 mm × 400 mm	800 mm × 410 mm	1100 mm × 500 mm	600 mm × 360 mm	700 mm × 410 mm	800 mm × 460 mm
T型槽數	3	3	5	3	3	3
T型槽間距	100 mm	100 mm	100 mm	100 mm	125 mm	125 mm
T型槽寬度	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm
工作臺最大承重	200 kg	260 kg	500 kg	200 kg	260 kg	260 kg
主軸傳動	直結式	直結式	直結式	皮帶式	皮帶式	皮帶式
主軸轉速範圍	60 - 10000 rpm	60 - 10000 rpm	60 - 10000 rpm	60 - 10000 rpm	60 - 10000 rpm	60 - 10000 rpm
主軸錐孔	BT-30	BT-30	BT-30	BT-30	BT-40	BT-40
三軸快速移動速度	48 × 48 × 36 m/min	48 × 48 × 48 m/min	36 × 36 × 36 m/min	48 × 48 × 60 m/min	48 × 48 × 48 m/min	48 × 48 × 48 m/min
切削進給率	10000 mm/min	10000 mm/min	10000 mm/min	10000 mm/min	10000 mm/min	10000 mm/min
刀庫類型	傘型刀庫	傘型刀庫	傘型刀庫	轉塔式刀庫	轉塔式刀庫	轉塔式刀庫
刀庫容量	14 T（選配 21 T）	14 T（選配 21 T）	14 T（選配 21 T）	12 T	12 T	12 T
占地面積	1760 mm × 2180 mm	2300 mm × 2880 mm	2920 mm × 2950 mm	1560 mm × 2120 mm	2875 mm × 2480 mm	2875 mm × 2480 mm
