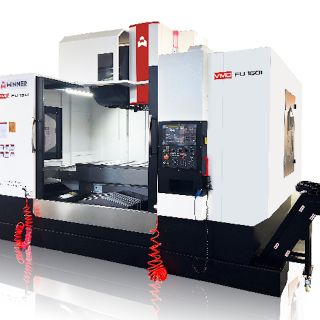

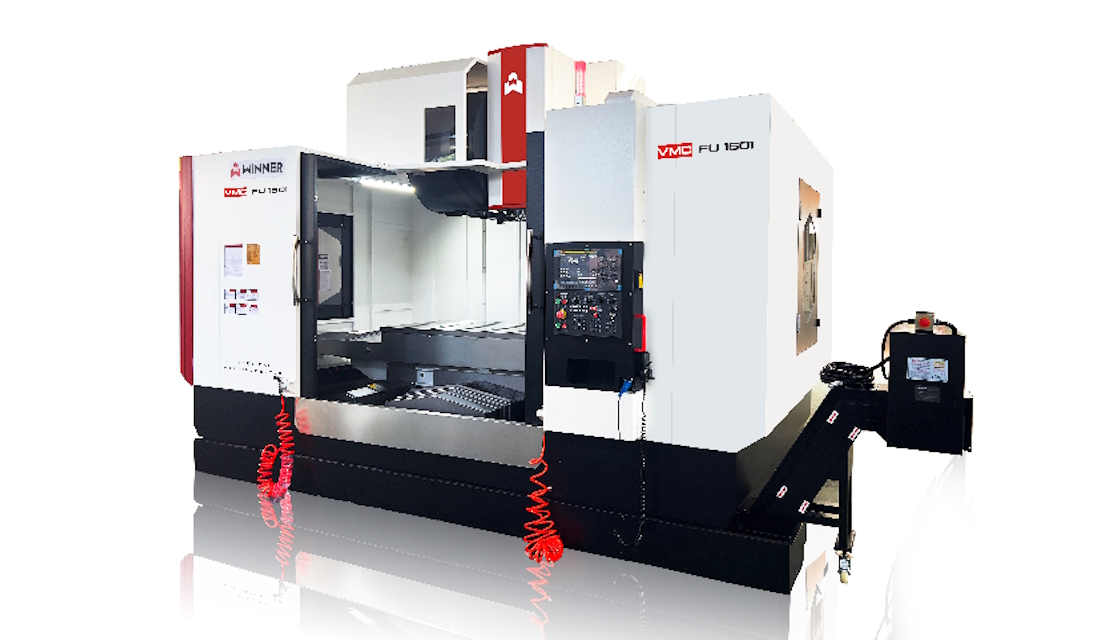

重載型立式加工中心
商品編號：F SERIES
該系列為重載型立式加工中心，行程最大可達2100 mm，超寬底座設計，高承載，滿足重型切削需求
●XY軸均採用高精密的進口滾柱導軌， 剛性強、 精度高、 壽命長
●Y軸超寬度四滑軌設計， 使X軸行程完全包含在底座滑道內， 工作臺左右無懸垂之現象
●z軸硬軌設計， 配重裝置有引導桿， 切削力強， 確保最佳精度
●XY軸均採用高精密的進口滾柱導軌， 剛性強、 精度高、 壽命長
●Y軸超寬度四滑軌設計， 使X軸行程完全包含在底座滑道內， 工作臺左右無懸垂之現象
●z軸硬軌設計， 配重裝置有引導桿， 切削力強， 確保最佳精度

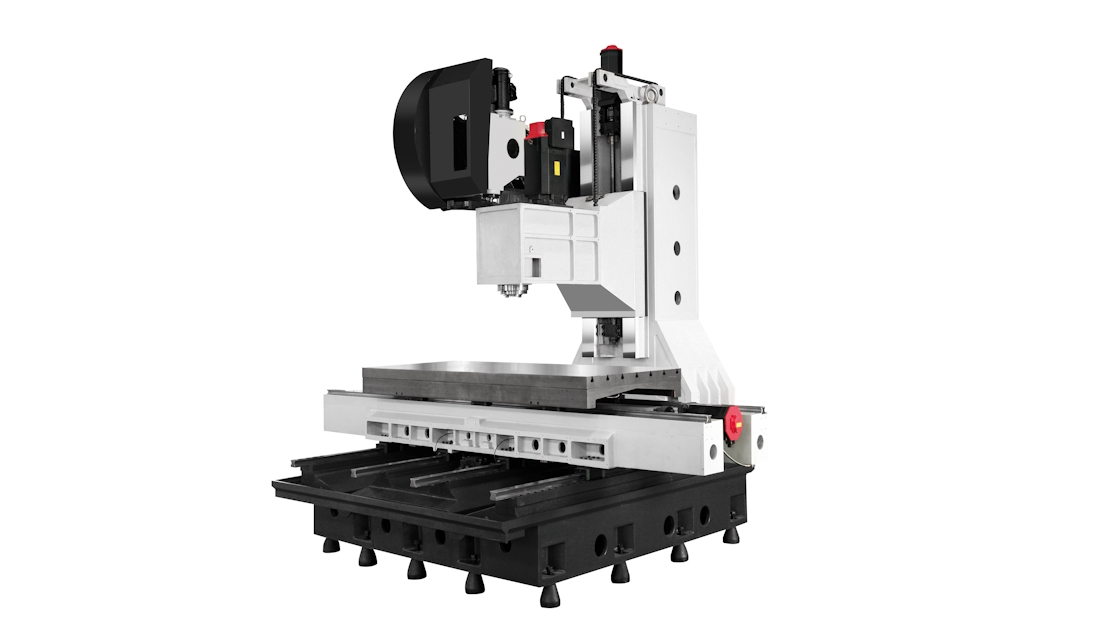

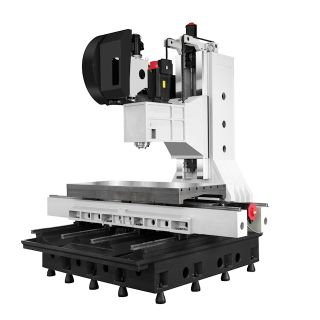

機床特性 Machine tool characteristics
XY軸均採用高精密的滾柱導軌， 剛性強、 精度高、 壽命長
Y軸超寬度四滑軌設計， 使X軸行程完全包含在底座滑道內， 工作臺左右無懸垂之現象
z軸硬軌設計， 配重裝置有引導桿， 切削力強， 確保最佳精度
XY軸均採用高精密的滾柱導軌， 剛性強、 精度高、 壽命長
Y軸超寬度四滑軌設計， 使X軸行程完全包含在底座滑道內， 工作臺左右無懸垂之現象
z軸硬軌設計， 配重裝置有引導桿， 切削力強， 確保最佳精度
| 規格 | VMC-FU/L1401 | VMC-FU/L1601 | VMC-FU/L1901 | VMC-FU/L2101 |
| X軸行程（工作臺左右行程） | 1400 mm | 1600 mm | 1900 mm | 2100 mm |
| Y軸行程（工作臺前後行程） | 800 mm | 900 mm | 1000 mm | 1000 mm |
| Z軸行程（主軸箱上下行程） | 800 mm | 800 mm | 800 mm | 800 mm |
| 主軸鼻端至工作臺面距離 | 175 - 975 mm | 175 - 975 mm | 225 - 1025 mm | 225 - 1025 mm |
| 主軸中心至立柱導軌面距離 | 980 mm | 980 mm | 1080 mm | 1080 mm |
| 工作臺面積 | 1600 mm × 850 mm | 1600 mm × 850 mm | 2050 mm × 1000 mm | 2050 mm × 1000 mm |
| T型槽數 | 7 | 7 | 7 | 7 |
| T型槽間距 | 125 mm | 125 mm | 150 mm | 150 mm |
| T型槽寬度 | 18 mm | 18 mm | 18 mm | 18 mm |
| 工作臺最大承重 | 2200 kg | 2400 kg | 2800 kg | 3000 kg |
| 主軸傳動 | 皮帶式 | 皮帶式 | 皮帶式 | 皮帶式 |
| 主軸轉速範圍 | 60 - 6000 rpm | 60 - 6000 rpm | 60 - 6000 rpm | 60 - 6000 rpm |
| 主軸錐孔 | BBT-50（Φ190） | BBT-50（Φ190） | BBT-50（Φ190） | BBT-50（Φ190） |
| 三軸快速移動速度 | FU：24 × 24 × 18 m/min FL：18 × 18 × 18 m/min |
FU：24 × 24 × 18 m/min FL：18 × 18 × 18 m/min |
FU：24 × 24 × 18 m/min FL：18 × 18 × 18 m/min |
FU：24 × 24 × 18 m/min FL：18 × 18 × 18 m/min |
| 切削進給率 | 10000 mm/min | 10000 mm/min | 10000 mm/min | 10000 mm/min |
| 刀庫類型 | 機械臂換刀 | 機械臂換刀 | 機械臂換刀 | 機械臂換刀 |
| 刀庫容量 | 24 T | 24 T | 24 T | 24 T |
| 占地面積 | 4500 mm × 3590 mm | 4500 mm × 3590 mm | 6000 mm × 3780 mm | 6000 mm × 3780 mm |
