五軸加工中心
商品編號：FMC SERIES
FMC系列的五軸的加工機，其設計理念基礎是通過標準化和簡單可靠的結構，實現高品質的強力五軸加工， 優異加工性能， 為客戶在高度競爭市場中提供高階的五軸加工設備，五軸同動， 可以減少工件裝夾次數與夾治具製作， 縮短加工時間，提升效率。 C軸工作臺採用DD馬達， 提供高扭矩及剛性， 並解決傳統蝸桿蝸輪背隙及磨耗問題。 主軸結合高扭矩及高功率輸出， 具有高剛性結構， 從粗銑至精銑在同一機臺上完成， 適合強硬材料加工與非鐵加工。

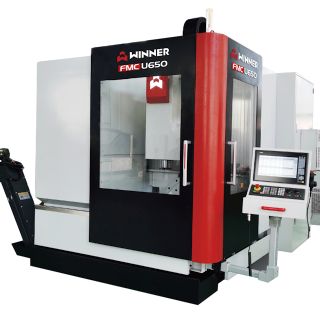

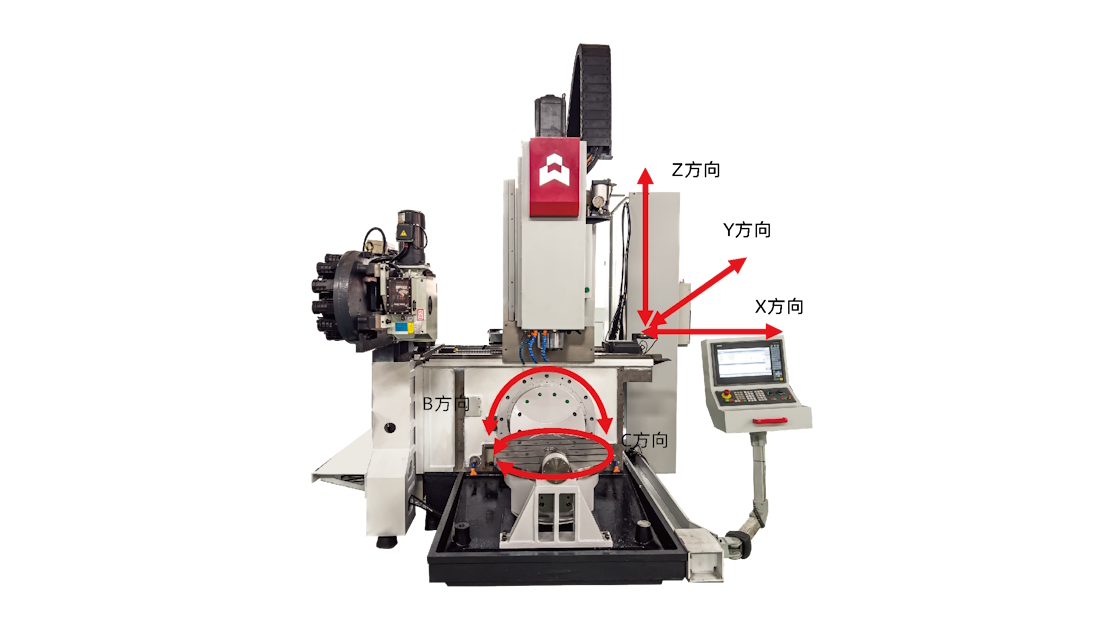

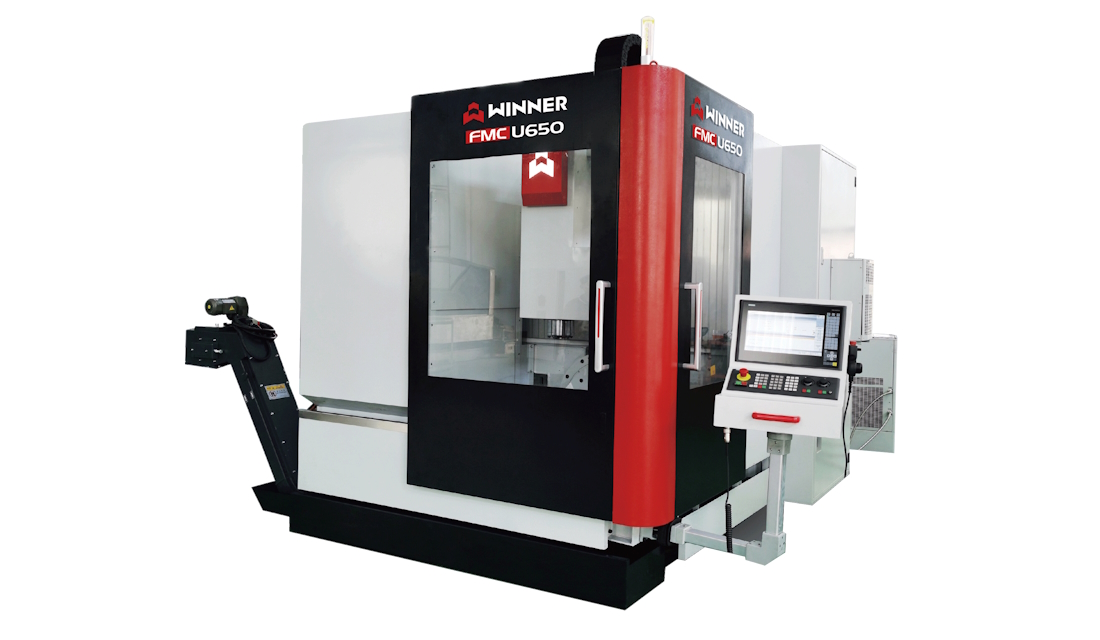

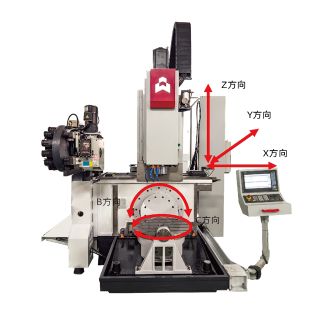

FMC-U650五軸搖籃形式-BC軸
FMC系列五軸加工機， 採用高剛性的底座， 能夠支撐單擺的B、 C軸旋轉， X/Y軸使用十字滑台的設計， 保證加工精度和表面質量所需要的最佳穏定度， 給客戶提供最高的生產效率。

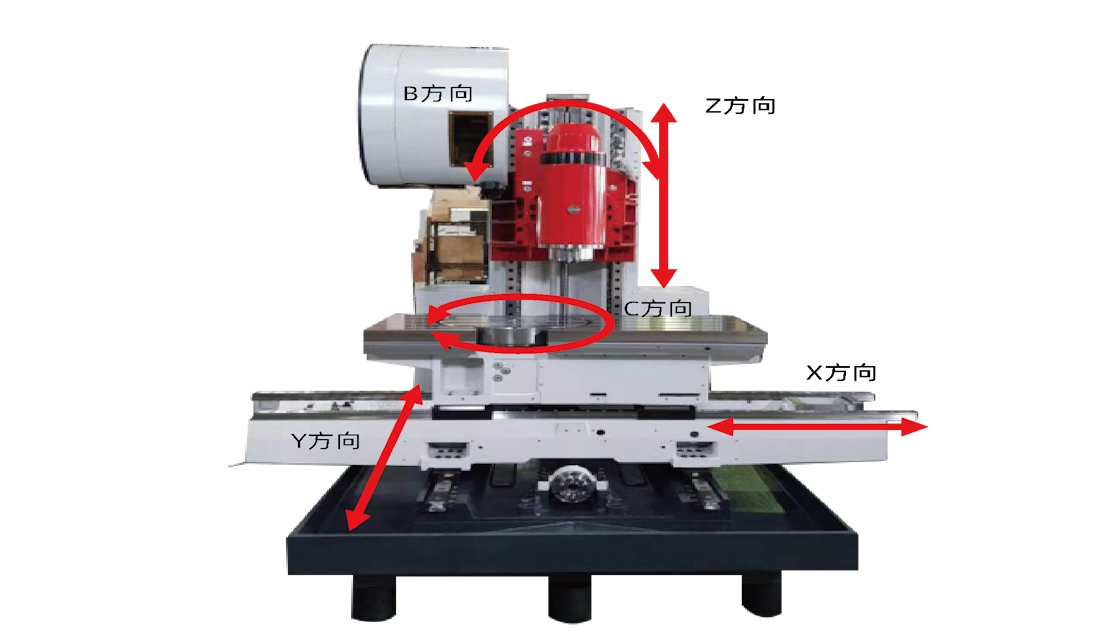

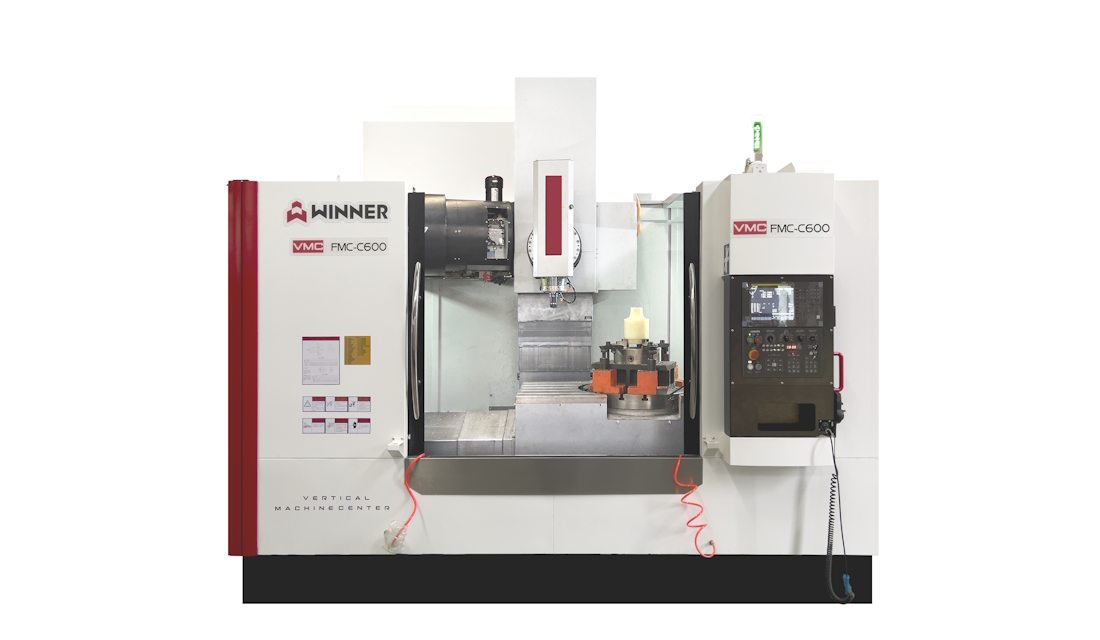

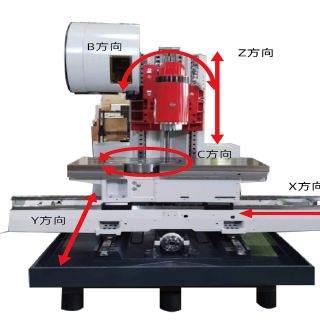

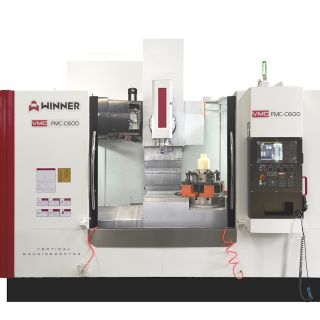

FMC-C600五軸擺頭形式-BC軸
技術特點：
．效率極高：
適合從簡單到複雜的五面加工
．精度極高：
X/Y/Z+B.C軸配有高精度的光學尺與強力銑削主軸： 直結傳動，扭力高達80N.M,可選配車銑專用主軸、內藏式電主軸
．儲刀刀庠：
能容納儲存40把刀{U650)、32把刀{(600)
FMC系列五軸加工機， 採用高剛性的底座， 能夠支撐單擺的B、 C軸旋轉， X/Y軸使用十字滑台的設計， 保證加工精度和表面質量所需要的最佳穏定度， 給客戶提供最高的生產效率。
FMC-C600五軸擺頭形式-BC軸
技術特點：
．效率極高：
適合從簡單到複雜的五面加工
．精度極高：
X/Y/Z+B.C軸配有高精度的光學尺與強力銑削主軸： 直結傳動，扭力高達80N.M,可選配車銑專用主軸、內藏式電主軸
．儲刀刀庠：
能容納儲存40把刀{U650)、32把刀{(600)
| 規格 | FMC-C600 | FMC-U650 |
| X軸行程 | 1200 mm(車削版1000mm) | 650 mm |
| Y軸行程 | 600 mm | 520 mm |
| Z軸行程 | 600 mm | 480 mm |
| B軸行程 | 主軸搖擺行程 -100° ~ 100° | 傾斜軸搖擺行程 -50° ~ 110° |
| C軸行程(轉盤旋轉行程） | 0 - 360° | 0 - 360° |
| 主軸鼻端至工作臺面距離 | 140 - 740 mm | 150 - 630 mm |
| 主軸中心至立柱導軌面距離 | 765 mm | 650 mm |
| 工作臺面積 | 1200 mm × 700 mm（車削版無方形工作臺） | NA |
| 旋轉圓盤直徑 | 600 mm | 650 mm |
| T型槽數 | 5 | 5 |
| T型槽間距 | 125 mm | 100 mm |
| T型槽寬度 | 18 mm | 18 mm |
| 工作臺最大承重 | 1000 kg | 300 kg |
| 主軸傳動 | 電主軸 | 直結式 |
| 主軸轉速範圍 | 60 - 12000 rpm | 60 - 15000 rpm |
| 主軸錐孔 | BT-40/HSK 63 | BT-40/HSK 63 |
| 三軸快速移動速度 | 30 × 30 × 30 (車削版40/40/36)m/min | 36 × 36 × 36 m/min |
| B/C 軸快速轉動速度 | 50 / 50 (車削版 50/800) rpm/min | 50 / 100 rpm/min |
| 切削進給率 | 10000 (車削版20000) mm/min | 10000 mm/min |
| 刀庫類型 | 機械臂換刀 | 機械臂換刀 |
| 刀庫容量 | 40 T | 32 T |
| 占地面積 | 3450 mm × 3300 mm | 3100 mm × 2650 mm |
